硬件考核作品制作指南

开始之前 #

各位同学，大家好，欢迎来到硬件考核作品制作指南。距离我们开始招新已经一个多月了，大家的学习进度现在如何呢？是不是已经开始着手制作硬件考核作品了呢？还是摸鱼摸到了现在？不管怎么样，这篇文章都会帮助到你的。

基本要求 #

硬件考核作品的基本要求如下：

• 不允许直接购买成品模块
• 模块 PCB 必须自行设计，不得使用现成的 PCB

如模块不符合规则，将会被视为无效作品。

此外还需要同学们注意以下几点：

• 模块应该根据需要留出接口，没有合理接口的模块将认定为不合格。
• 在模块丝印层上应该标注关键信息，例如电压，电源正负
• PCB 阻焊层建议使用绿色，方便对线路进行检查

作品:光线感应 LED #

这个项目在我们的入门教程中，已经完整的讲解了如何制作。可以点击这里查看。这里不对技术原理进行额外介绍。

模块要求 #

• 5V 供电
• 光线敏感度可调
• 当光线强度低于阈值时，LED 灯亮起
• 当光线强度高于阈值时，LED 灯熄灭

作品:5V 转 3V3 模块 #

电压转换模块在电路中非常常见。智能车的电路设计中，经常需要将5V的电压转换为3.3V的电压，以便给模块和单片机供电。

模块要求 #

• 输入电压：5V 左右
• 输出电压：3.3v
• 输出电流： 至少 100mA
• 需要有指示灯来指示模块是否工作

技术方案 #

我们可以基于 XC6206P332MR 芯片实现这一需求，该芯片的详细信息可以参考：https://item.szlcsc.com/324036.html

通过 LED 与限流电阻串联，可以实现指示灯的功能。

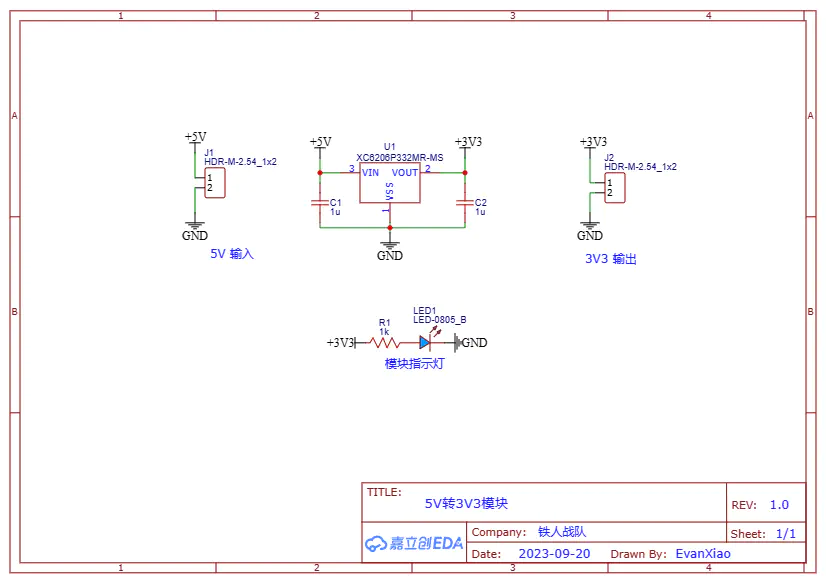

原理图 #

作品:点动自锁 LED 灯 #

点动自锁开关是一种常见的开关，它可以在按下按键后切换并保持状态，直到下一次按下按键。

模块要求 #

• 5V 供电
• 带有 LED 灯，用来表示状态
• 带有一个按键，用来切换状态
• 按下按键后，LED 灯亮起，并且保持亮起的状态
• 再次按下按键后，LED 灯熄灭，并且保持熄灭的状态

技术方案 #

可以采用 YUSIJIE-01LM 芯片实现此功能，该芯片的购买链接与详细信息请参考：https://item.taobao.com/item.htm?id=530401110404#

此芯片提供按键自锁和驱动功能，可以实现我们的需求。

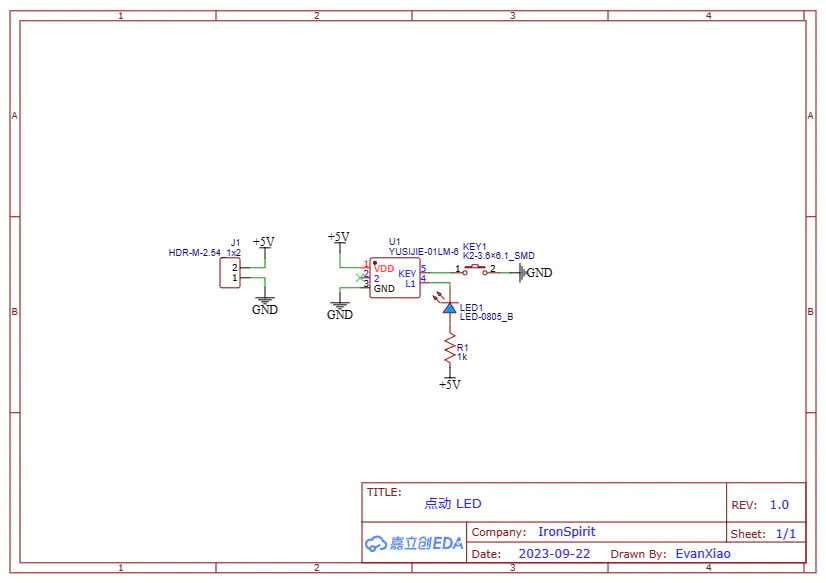

原理图 #

补充说明 #

如果自己设计过比上面提到的更复杂的模块，也可以提交自己的作品。另外，以上模块所提供的技术方案仅作为参考，如果你有更好的方案，也可以采用自己的方案来实现。
